【用途】Use

    目前煤礦井下高壓供電系統中供電線路距離短，地面變電所出線開關短路保護時間定值較小，若一處短路故障，往往多級開關同時跳閘，進而了1發井下大面積停電，嚴重影響礦井安全生產該系統主要用于煤礦井下高壓供電系統中，在常規三段式過電流保護和兩段式零序保護功能的基礎上，建立縱向聯機通訊網絡，增加故障點自動識別算法，在發生故障時準確跳開故障點zui近開關，可靠解決因短路、漏電引1發的多級開關越級跳閘引1發井下大面積停電問題。

【組成】Form

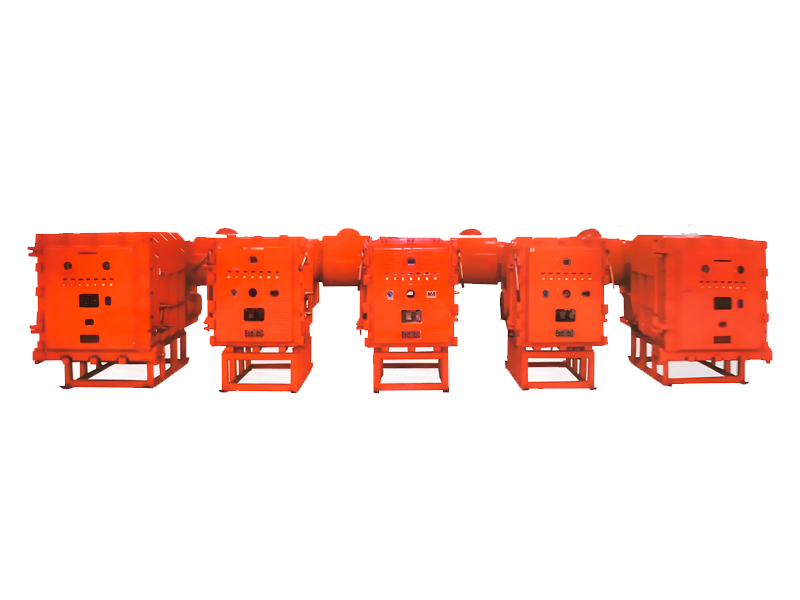

    系統基于工業以太網＋現場總線的模式構建、采用智能化的接口設備，既支持工業以太網，也具有標準的RS485和CAN通訊接口，系統主要由地面主站調度監控系統、礦用隔爆型監控分站、礦用隔爆型以太環網交換機、內置zKJB-2000綜合保護器的礦用隔爆兼本質安全型高壓真空配電 裝置、內置ZKJB-200(K、Q）綜合保護器的礦用隔爆兼本質安全型真空饋電開關、本安電源等組成，可實現快速故障診斷，保證控制的實時性、確定性和可靠性。

【特點】Characterist

    1、國內采用32位數字信號處理器DSP芯片、16位高精度模數轉換芯片、大容量存儲器的數字化保護裝置。

    2、內嵌供電網絡關系自動識別算法，保證防跳關系隨供電結構的動態變化而自動識別和調整，故障定位更加快速、準確、可靠。

    3、防越級跳閘功能和常規保護功能自動切換，網絡通訊異常時自動切換到常規保護模式，避免因網絡故障造成的開關拒動與誤動。

    4、純數字化網絡傳輸，信息可靠，內容豐富；實現防止越級跳閘的同時，方便接入各種監測網絡，隨時掌握系統運行情況，實用率更高；

    5、組網簡單，工程施工量小，采用站內通訊時僅需一根通訊電纜，站間通訊可采用電纜和光纜相結合的模式。

    6、使用范國廣，既適合于新建礦井，同時也方便舊開關改造。
