一、產品綜述

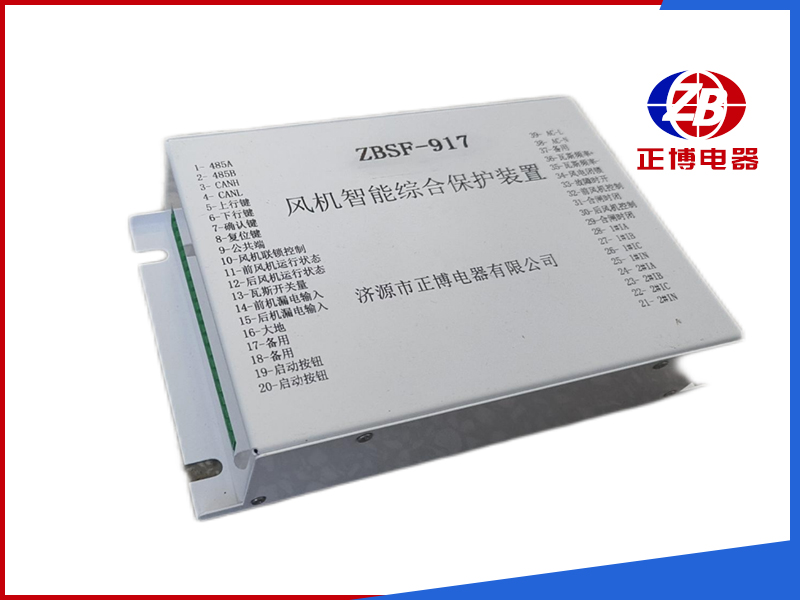

　　ZBSF-917風機智能綜合保護裝置(以下簡稱保護器)，是可適用于爆炸性氣體(甲烷)和煤塵的煤礦井下智能化多功能綜合保護器。能與380V、660V、1140V電壓等級，額定電流可至400A的各種型號的雙對旋風機起動開關配套使用。可實現對對旋風機中前后風機的各種保護功能。本保護器采用了先進的微處理器和大容量芯片，配以高精度的數據處理和先進的保護算法，保護精度高，反應速度快。能夠完成漏電閉鎖、過壓、欠壓、三相不平衡、過載、短路、風電閉鎖、瓦斯閉鎖等多種保護功能。

　　二、產品特點

　　1、 采用大屏幕漢字字符液晶顯示器，配合菜單式人機交互界面，操作直觀簡便，實時顯示當前電網電壓、三相電流、絕緣電阻(分閘待機)、分合閘狀態、當前時間及故障信息。

　　2、 各項保護功能參數均可通過菜單選擇調整，適合范圍廣，保護精度高。

　　3、 具有記憶功能，每次調整的各項保護功能參數均可記憶保持，掉電不丟失。而且保護器還有故障記憶功能，可記錄100次故障信息(故障類型、故障動作值、故障時間等)。

　　4、 具有上電自檢功能，如有問題，系統給出相應的信息，

　　5、 通過上行、下行、確認可方便的進行參數修改、保護試驗、信息查詢等。

　　6、 可以選擇數據通信接口與監控系統連接。根據用戶需要可以配備RS485通訊接口，實現與上位機通訊組網。實現四遙(遙控—開關分合閘，遙調—調節開關運行參數，遙測—遠方測量信號，遙信—查詢分合閘狀態)功能。

　　7、 本保護器預制了四種工作模式 。

　　8、 具有急停功能。

　　9、 主輔切換功能可以關閉和打開。

　　三、技術參數及功能

　　1、額定電壓

　　額定電壓為380V、660V、1140V可供選擇。

　　2、額定電流工作值

　　整定范圍：10A～400A ,步長1A。

　　3、短路保護

　　10、 可整定短路電流為1.6～10倍。動作時間為瞬動、10～900ms可調。可選擇開啟和關閉。
